前言

从很早以前就一直很好奇 VirtualApp 的相关技术,但是一直抽不出时间。正巧最近想试着自己照猫画虎开发一个类似的容器化应用,并做一些定制化的需求,因此抽空把整个项目过了一遍,也正好帮我整理一遍过去一直对整个 Android 系统较为模糊的认知。

速览规划

以下是本系列的速览规划:

  1. VirtualApp 原理速览 - 框架体系概述
  2. Activity 启动流程 - 我想我们需要先清楚正常的应用是如何启动的
  3. 容器内 APP 启动流程 - 四大组件 Activity 是如何实现的
  4. 容器内 Service 启动流程 - 四大组件 Service 是如何实现的
  5. Broadcast Receiver 容器内实现 - 四大组件 Broadcast Receiver 是如何实现的
  6. Content Provider 容器内实现 - 四大组件 Content Provider 是如何实现的
  7. 路径重定向和 Xposed 注入时机分析 - 容器内应用的数据访问如何正常进行以及 Xposed 是如何被注入的

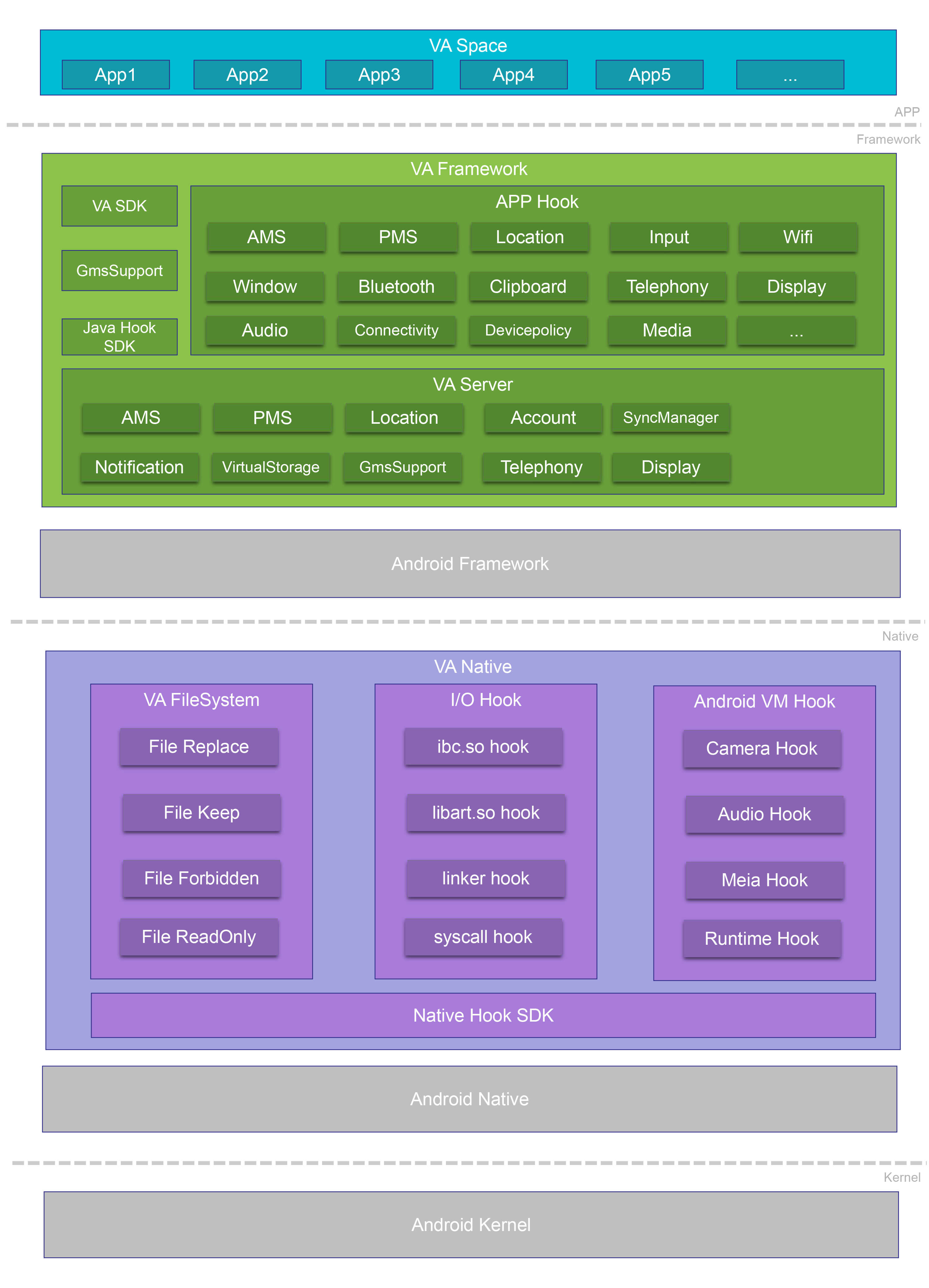

技术框架

VA 框架对应用的操作涉及三个层面:

  • Java
  • Framework
  • Native
    技术只在应用层进行,因此无需 root 。一言蔽之,欺骗系统让系统以为应用已安装,同时也欺骗应用,让应用以为自己被安装。
层次 主要工作
VA Space 由VA提供了一个内部的空间,用于安装要在其内部运行的APP,这个空间是系统隔离的。
VA Framework 这一层主要给Android Framework和VAPP做代理,这也是VA的核心。VA提供了一套自己的VA Framework,处于Android Framework与VA APP之间
1. 对于VAPP,其访问的所有系统Service均已被 VA Framework 代理,它会修改VAPP的请求参数,将其中与VAPP安装信息相关的全部参数修改为宿主的参数之后发送给Android Framework(有部分请求会发送给自己的VA Server直接处理而不再发送给Android系统)。这样Android Framework收到VAPP请求后检查参数就会认为没有问题。
2. 待Android系统对该请求处理完成返回结果时,VA Framework同样也会拦截住该返回结果,此时再将原来修改过的参数全部还原为VAPP请求时发送的。
这样VAPP与Android系统的交互也就能跑通了。
VA Native 在这一层主要为了完成2个工作,IO重定向和VA APP与Android系统交互的请求修改
1. IO重定向是因为可能有部分APP会通过写死的绝对路径访问,但是如果APP没有安装到系统,这个路径是不存在的,通过IO重定向,则将其转向VA内部安装的路径。
2. 另外有部分jni函数在VA Framework中无法hook的,所以需要在native层来做hook。

代码框架

考虑到现有开源的 VirtualApp 只支持老版本 Android,因此选择原理相同的 blackbox 进行参考
仓库地址:https://github.com/Monster-GM/sandbox

项目代码分为两个模块:

  • app模块:用户操作与UI模块
  • Bcore模块:此模块为秘盒空间的核心模块,负责完成整个应用的调度
    • src/main:VirtualApp框架代码
    • pine:Hook框架
    • 其他

本系列文章会主要关心其中的 VirtualApp 框架实现部分。
